Kabel listrik memiliki jenis, konstruksi, bahan isolasi, serta penggunaan yang berbeda. Kabel untuk penghantar di dalam pipa, kabel instalasi dalam ruangan, dan kabel untuk lingkungan luar tidak boleh dipertukarkan sembarangan. Artikel ini mengenalkan sepuluh nama kabel yang sering dijumpai di toko bangunan, tetapi bukan petunjuk pemasangan mandiri bagi orang tanpa kompetensi kelistrikan. Pekerjaan instalasi harus mengikuti Persyaratan Umum Instalasi Listrik (PUIL) serta dikerjakan pihak yang kompeten.
Informasi dan panduan
Pengertian kabel listrik dan bagian-bagiannya

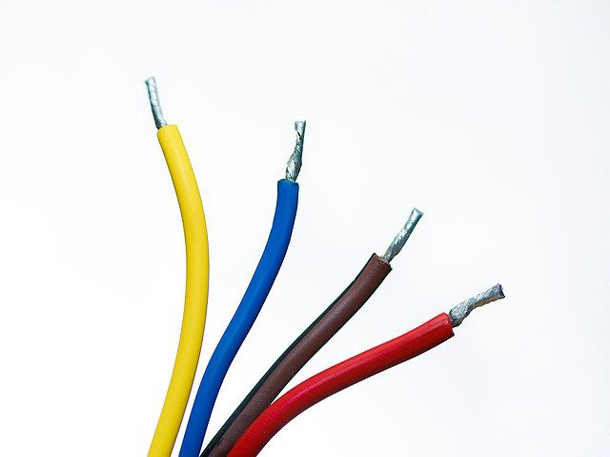

Kabel listrik menghantarkan energi dengan inti konduktor dan lapisan isolasi atau pelindung sesuai kebutuhan. Bahan inti, jumlah penghantar, penampang, tegangan nominal, serta cara pemasangan menentukan kecocokannya. Ukuran besar secara visual tidak selalu berarti penampang konduktor lebih besar; lihat tanda spesifikasi pada selubung dan dokumen produsen.
Untuk informasi lain seputar topik ini, lihat panduan instalasi listrik rumah dan alat listrik wajib ada di rumah.
1. Kabel NYA
NYA umumnya berupa penghantar tunggal berisolasi. Dalam beberapa sistem, jenis ini digunakan di dalam saluran atau pipa pelindung yang sesuai. Tidak tepat membiarkan penghantar isolasi tunggal terbuka di tempat rawan sentuhan atau kerusakan mekanis. Pemilihan ukuran serta cara pemasangan harus mengikuti standar desain instalasi.
Untuk informasi lain seputar topik ini, lihat peralatan di rumah yang boros listrik dan syarat biaya tambah daya listrik pln.
2. Kabel NYM
NYM dikenal sebagai kabel berinti lebih dari satu dengan isolasi dan selubung untuk instalasi dalam lingkungan yang sesuai. Jenis ini sering dijumpai pada instalasi bangunan. Jangan menganggap semua penggunaan di luar ruangan atau terendam air aman; lihat batasan produsen dan aturan proteksi.
Untuk informasi lain seputar topik ini, lihat cara hemat energi listrik dan biaya di rumah dan cara menghitung daya listrik paling mudah.
3. Kabel NYY
NYY memiliki konstruksi selubung yang umumnya digunakan untuk kebutuhan dengan perlindungan tertentu. Namun ketahanan selubung tidak berarti bisa ditempatkan sembarangan tanpa memperhitungkan kedalaman, pelindung mekanis, atau lingkungan pemasangan. Perencanaan kabel luar gedung harus dilakukan teknisi.
Untuk informasi lain seputar topik ini, lihat apa itu mcb listrik miniature circuit breaker dan cara mengisi token listrik pln.
4. Kabel NYAF

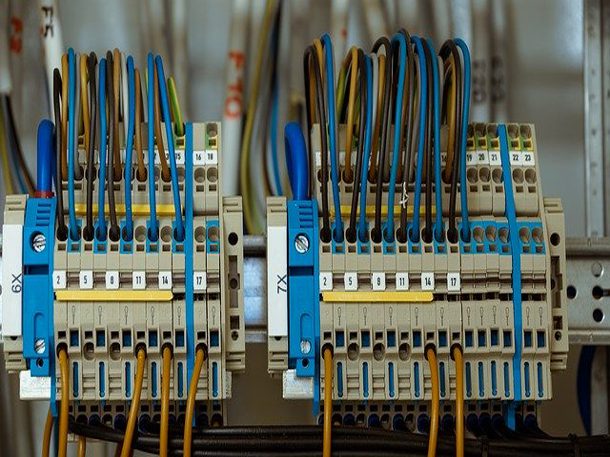

NYAF memakai konduktor fleksibel yang dapat berguna pada instalasi panel atau sambungan dalam kondisi yang sesuai. Tipe konektor, ferrule, dan teknik terminasi penting agar sambungan tidak longgar serta memicu panas. Fleksibel tidak berarti kabel boleh terus ditekuk melebihi batas.
Untuk informasi lain seputar topik ini, lihat jangan mau kena pungli ini biaya asli pasang listrik pintar dan biaya pasang listrik baru 900 watt subsidi.
5. Kabel NYYHY
NYYHY merupakan salah satu kategori kabel fleksibel yang sering dibahas pada kebutuhan peralatan tertentu. Periksa konstruksi, jumlah inti, jenis selubung dan rentang pemakaian dari label produk. Jangan menjadikannya pengganti kabel instalasi tetap tanpa memastikan standar.
Untuk informasi lain seputar topik ini, lihat cara cek tagihan listrik online lewat hp dan cara mematikan bunyi token listrik.
6. Kabel NYMHY
NYMHY dikenal sebagai jenis kabel fleksibel dengan beberapa inti yang bisa ditemui pada peralatan rumah tangga atau sambungan tertentu. Meskipun mudah dibentuk, kabel fleksibel tidak otomatis dirancang untuk instalasi permanen di dinding. Kapasitas arus dan ketahanan lingkungan harus diperiksa.
Untuk informasi lain seputar topik ini, lihat biaya per kwh golongan tarif listrik dan token listrik gagal terisi.
7. Kabel NYMHYO
Nama NYMHYO kadang muncul dalam katalog kabel untuk kebutuhan tertentu. Karena varian dan nomenklatur dapat berbeda menurut produsen, selalu cocokkan kode dengan lembar teknis dan standar. Hindari memilih dari artikel lama tanpa membaca spesifikasi aktual.
Untuk informasi lain seputar topik ini, lihat rekomendasi ac hemat listrik terbaik dan cara beli token listrik murah dan lebih mudah.
8. Kabel BC atau bare copper
Kabel tembaga telanjang digunakan dalam aplikasi tertentu seperti sistem pembumian sesuai perancangan. Karena tidak memiliki lapisan isolasi seperti kabel penghantar bertegangan, penggunaannya tidak boleh disalahartikan sebagai pengganti kabel fase atau netral. Rancangan grounding memerlukan pengukuran dan pemeriksaan.
9. Kabel ACSR
Aluminium Conductor Steel Reinforced biasa dikenal dalam jaringan saluran udara tertentu dan bukan kabel yang digunakan untuk menambah stop kontak rumah. Konstruksi aluminium dan penguat baja dirancang untuk kebutuhan mekanis jaringan. Penanganannya termasuk pekerjaan utilitas yang memerlukan keahlian khusus.
10. Kabel berpelindung logam untuk lingkungan khusus
Kode seperti NYFGBY atau NYRGBY dapat muncul pada katalog kabel berpelindung untuk kondisi yang menuntut perlindungan mekanis. Jangan menyamaratakan kode berbeda sebagai satu produk identik. Sesuaikan jenis selubung dan armouring dengan lingkungan serta persyaratan proyek.
Perbedaan kabel solid dan serabut
Konduktor pejal dan serabut mempunyai karakter fleksibilitas dan metode terminasi berbeda. Keduanya tidak dapat dipilih semata berdasarkan anggapan salah satunya selalu lebih tahan panas. Kontak konektor, luas penampang, jumlah inti serta kondisi pemasangan menentukan performa aman.
Cara menentukan ukuran kabel
Pemilihan penampang berkaitan dengan besar arus, cara pemasangan, suhu, panjang jalur, rugi tegangan, dan perangkat proteksi. Rumus sederhana membagi daya dengan tegangan saja tidak cukup untuk menentukan kabel instalasi secara aman. MCB dan penghantar harus dipilih sebagai satu sistem oleh perencana.
Standar PUIL dan kelayakan instalasi
Badan Standardisasi Nasional mencantumkan SNI 0225-1:2020 dan bagian lain PUIL 2020 sebagai standar berlaku. Rujuk standar serta ketentuan inspeksi instalasi untuk pekerjaan bangunan. Sertifikasi produk dan mutu instalasi merupakan dua aspek terpisah; memakai kabel bermerek tidak otomatis menjamin pekerjaan pemasangan aman.
Tanda kabel harus diperiksa tenaga ahli
Bau terbakar, isolasi menghitam, stop kontak panas, percikan, atau MCB yang sering trip membutuhkan penanganan. Jangan menyambung kabel bertegangan atau memegang penghantar terbuka. Matikan daya hanya jika aman dilakukan dan hubungi teknisi berkompeten untuk pemeriksaan.
FAQ kabel listrik
Apakah kabel NYM boleh langsung ditanam? Tidak boleh mengasumsikan demikian tanpa spesifikasi sistem. Apa kabel terbaik untuk rumah? Bergantung desain, beban dan pemasangan. Apakah kabel lebih tebal selalu aman? Perencanaan menyeluruh dan sambungan benar tetap diperlukan.
